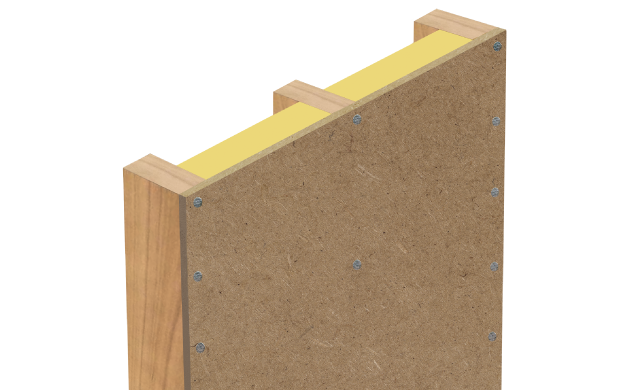

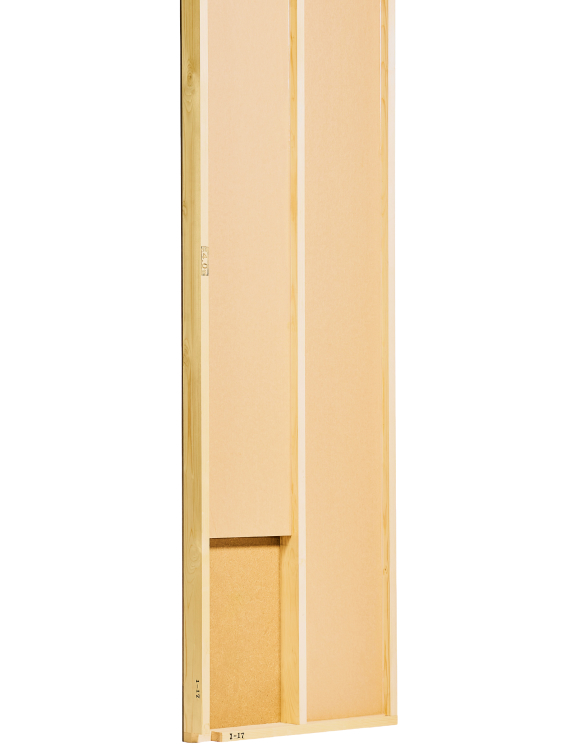

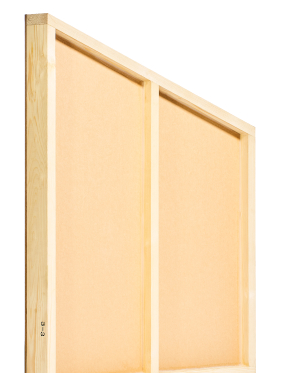

住宅用パネル【ヘビーウォール】
日本は世界有数の地震大国。甚大な被害をかぶった近年度重なる大地震により、危機管理や建造物の耐震性能の向上はより必須のものとなりました。そんなニーズを捉え、安心や安全を確保することはもちろん、快適な住空間を生むために開発したのが住宅用高耐震・高断熱パネル「ヘビーウォール」です。

01
優れた耐震性能

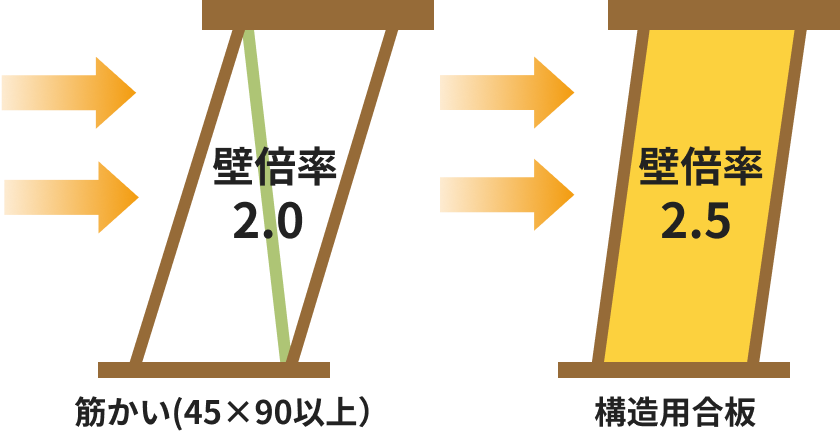

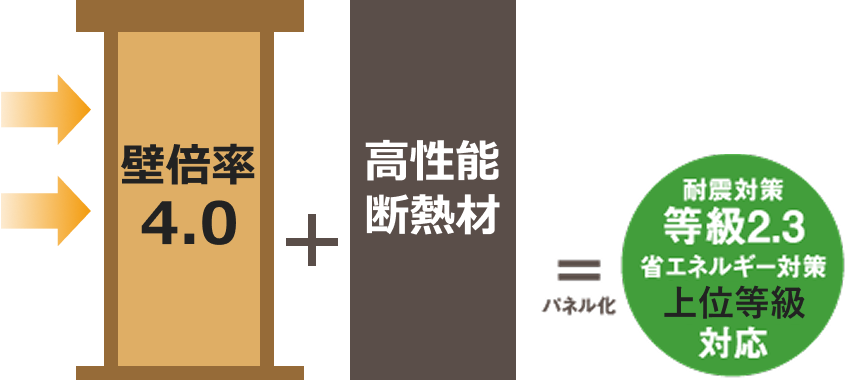

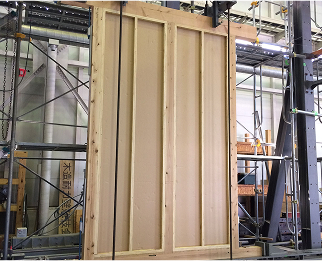

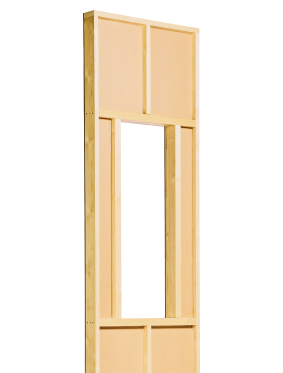

ヘビーウォールは国土交通大臣の認定を受けた高い壁倍率3.9を有するため内部の耐力壁を無くし、外周部に大きな開口部を設けることが可能となります。本体は、構造用合板の約1.5倍の強度を有していますが、各部位だけではなく住宅全体で耐震レベルをアップさせ耐震等級2、等級3の取得を可能とします。


02
高い断熱性能

ヘビーウォールに使われる硬質ウレタンフォームは、一般に住宅用断熱材として利用される素材のなかでは群を抜いて熱伝導率が低く優れた断熱性能を有しています。また、防水・防湿性が極めて高く直に水にさらされても品質にほとんど影響がありません。

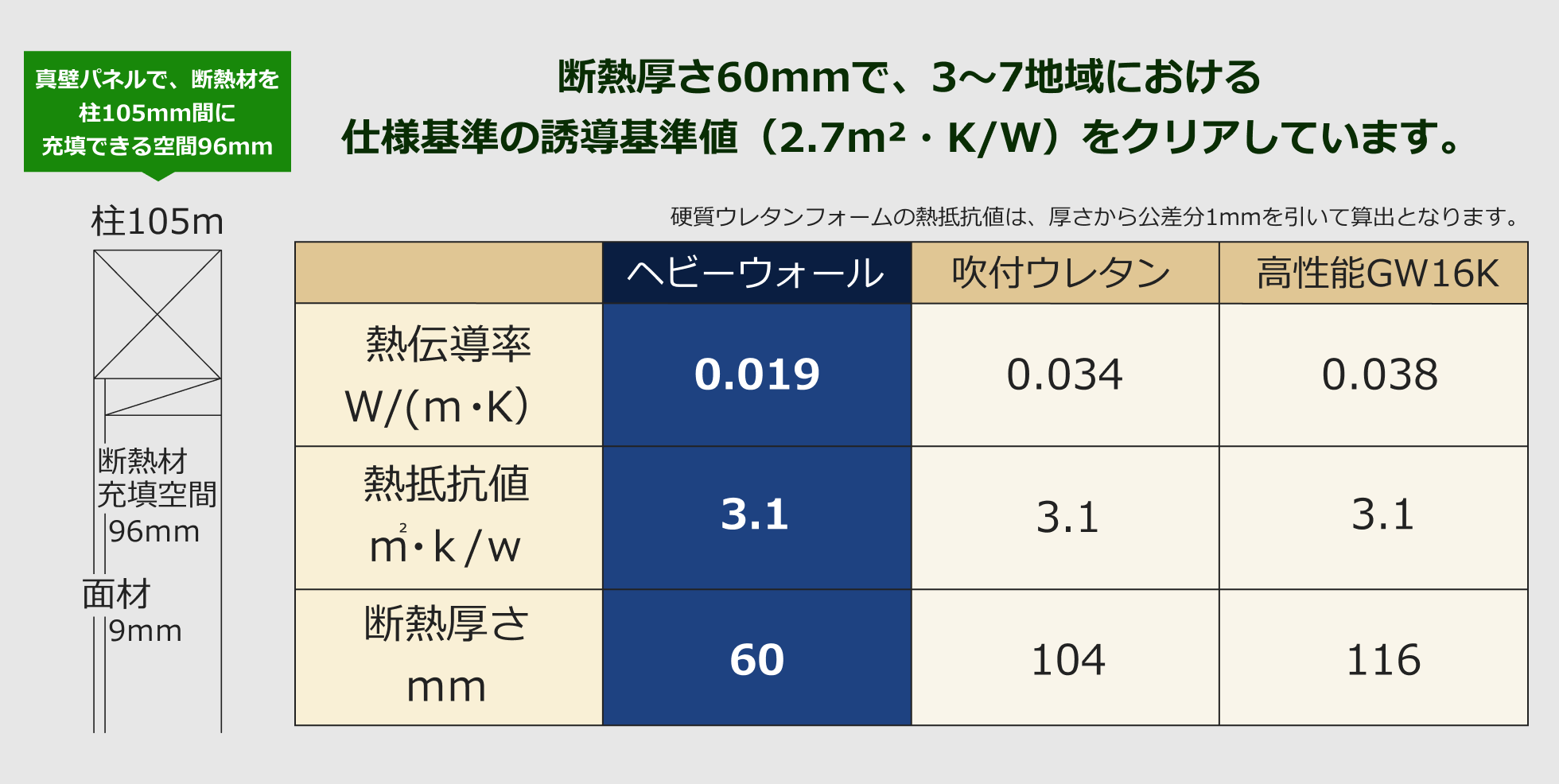

各断熱材の断熱性比較(熱伝導率)

03  安定品質

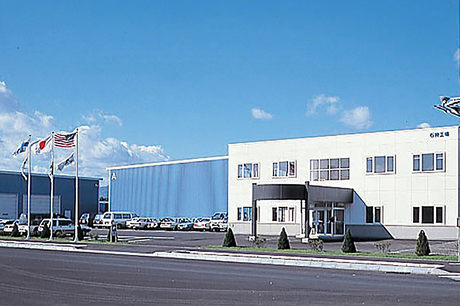

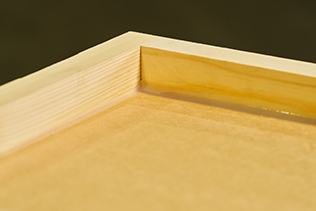

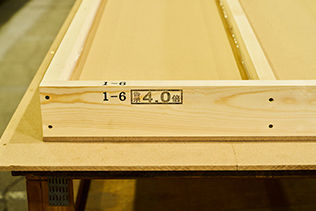

FPコーポレーションの直営工場での一貫生産により安定した品質を高いレベルで維持しています。現場では対応しづらいビス打ちの間隔取りや隙間のズレの無い断熱材の埋め込みを徹底管理しています。

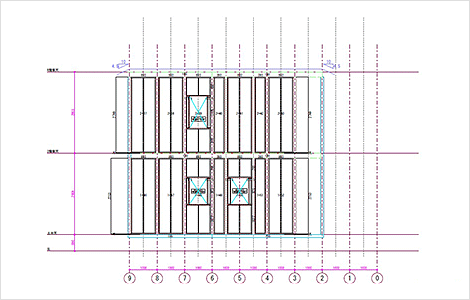

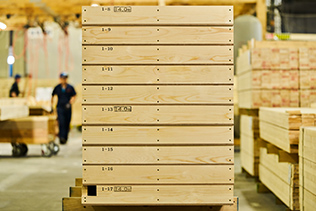

パネル割付図

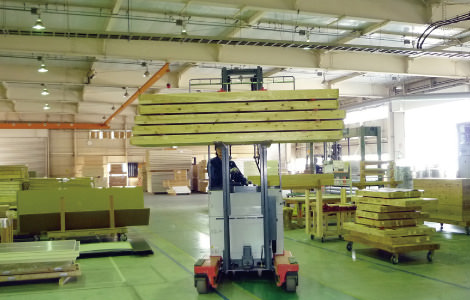

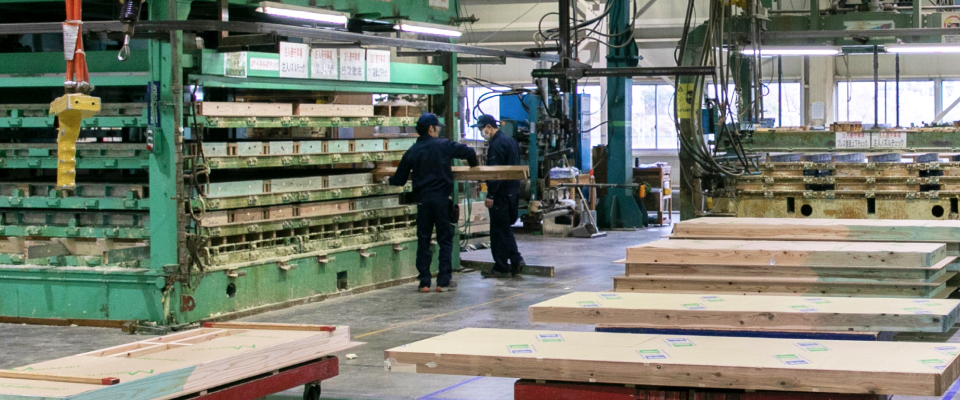

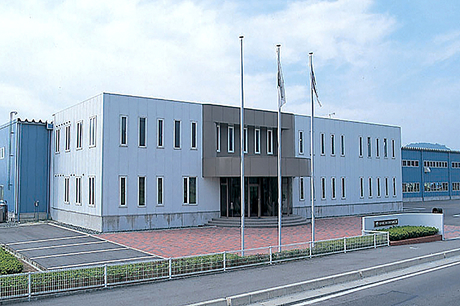

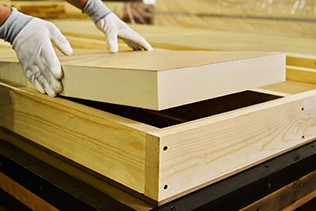

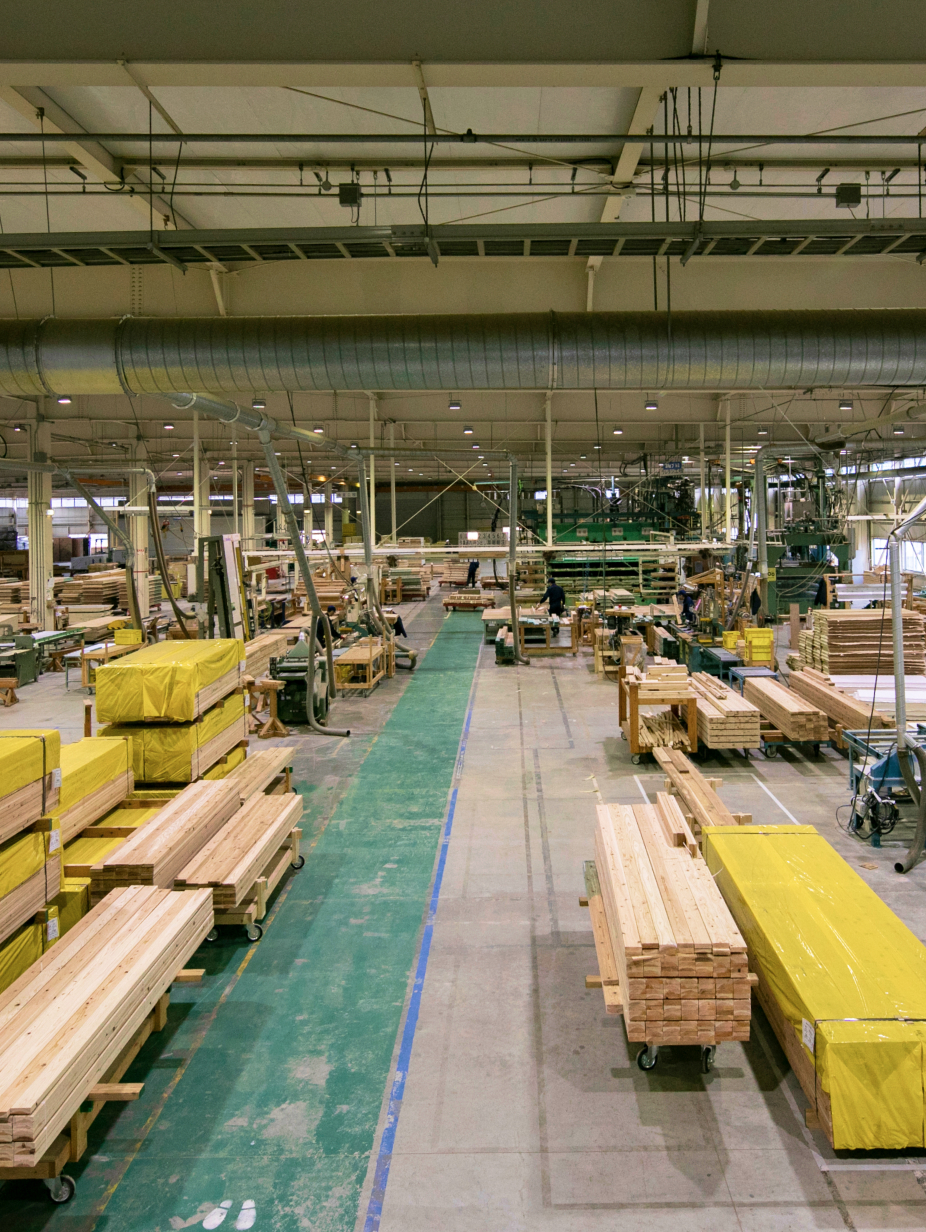

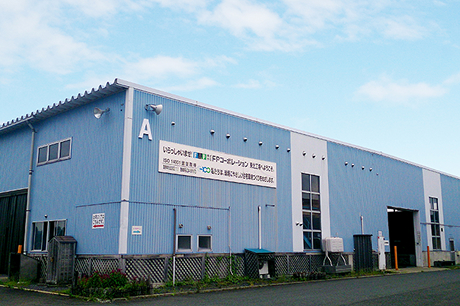

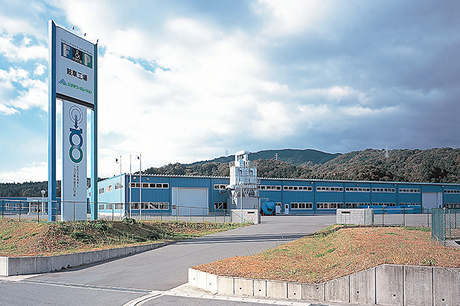

工場の様子

04  施工性

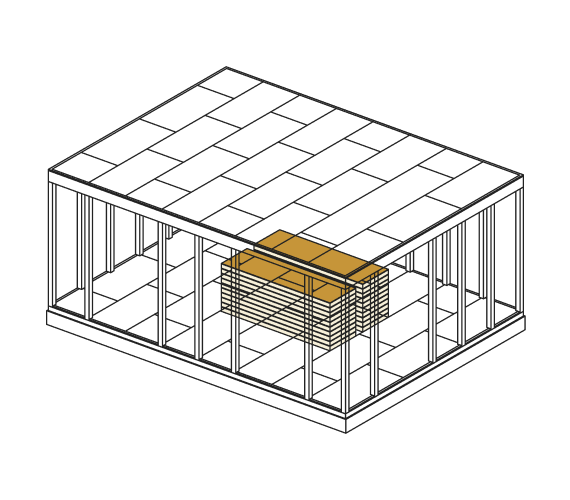

ヘビーウォールは真壁納まりのため、足場を気にすることなく室内側から柱間に施工できます。耐力面材・断熱材が一体のパネルのため、現場での施工者の技能差を解消し、さらに工期を短縮することが可能です。

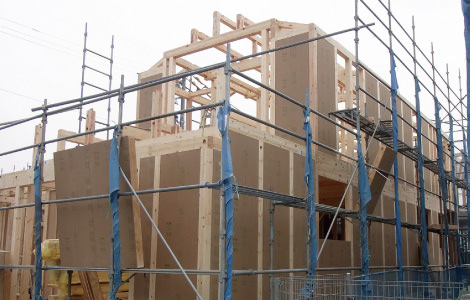

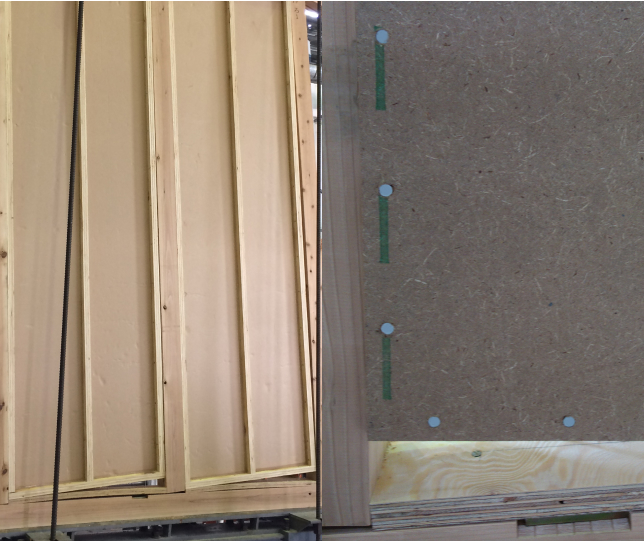

施工写真

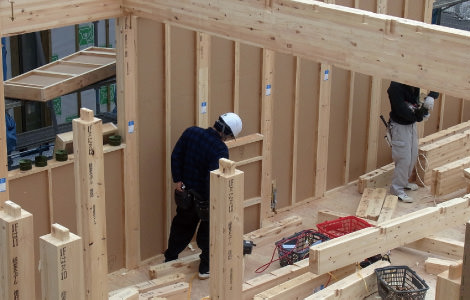

施工写真

データ
Data

物性値
項目 物性値 根拠など
熱伝導率 0.024W/mK 試験方法はJIS A 9511:2006Rに準拠します。
透湿係数 40以下ng/(㎥・s・Pa) 厚さ25mm当たり
ホルムアルデヒド
放散による区分
F☆☆☆☆等級 断熱材はJIS A 9511:2006R 硬質ウレタンフォーム保温板A種2種2号に相当します。
防耐火構造認定
防耐火性能 構造 断熱仕様
(厚み)
外装仕様 認定番号
外壁
防火
(30分)
軸組 ヘビーウォール
(45~80)
窯業サイディング 金具留め PC030BE-3022~3026
窯業サイディング くぎ留め PC030BE-3419(1)~(5)
PC030BE-3439(1)~(5)
塗壁外装 PC030BE-3428(1)~(5)
ヘビーウォール
(55,60,75,80)

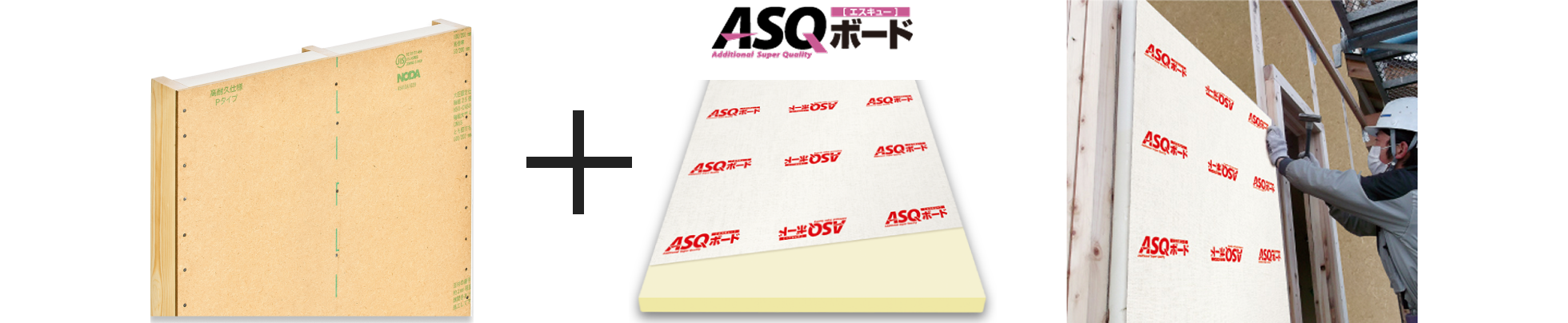

ASQボード(45)
窯業サイディング金具留め
(横張りのみ)
PC030BE-3428(1)~(5)

定格・仕様
Ratings & Specifications

仕様
断熱材 硬質ウレタンフォーム2種2号相当品 熱伝導率 0.024W/mK
断熱材厚さ 60mm 熱抵抗値 2.5㎡K/W
75mm 熱抵抗値 3.12㎡K/W
80mm 熱抵抗値 3.33㎡K/W
面材 MDF(ミディアムデンシティファイバーボード) 9mm
枠材 単板積層材LVL
表面仕上げ 断熱材表面 クラフト紙
価格一覧

柱105mm角仕様 設計価格表

断熱材厚さ パネル記号 面材 幅(mm) 長さ(mm) 厚さ(mm) 設計価格
60mm HWUM60-348-2730 348 2,730 105 12,400円/枚
HWU60-348-2730 348 2,730 105 8,800円/枚
HWUM60-788-2730 788 2,730 105 24,100円/枚
HWU60-788-2730 788 2,730 105 17,500円/枚
HWUM60-803-2730 803 2,730 105 24,100円/枚
HWU60-803-2730 803 2,730 105 17,500円/枚
HWUM60-348-2840 348 2,840 105 12,800円/枚
HWU60-348-2840 348 2,840 105 9,200円/枚
HWUM60-788-2840 788 2,840 105 25,200円/枚
HWU60-788-2840 788 2,840 105 18,100円/枚
HWUM60-803-2840 803 2,840 105 25,200円/枚
HWU60-803-2840 803 2,840 105 18,100円/枚
75mm HWUM75-348-2730 348 2,730 105 13,000円/枚
HWU75-348-2730 348 2,730 105 9,400円/枚
HWUM75-788-2730 788 2,730 105 25,800円/枚
HWU75-788-2730 788 2,730 105 19,000円/枚
HWUM75-803-2730 803 2,730 105 25,800円/枚
HWU75-803-2730 803 2,730 105 19,000円/枚
HWUM75-348-2840 348 2,840 105 13,500円/枚
HWU75-348-2840 348 2,840 105 9,800円/枚
HWUM75-788-2840 788 2,840 105 26,900円/枚
HWU75-788-2840 788 2,840 105 19,600円/枚
HWUM75-803-2840 803 2,840 105 26,900円/枚
HWU75-803-2840 803 2,840 105 19,600円/枚

柱120mm角仕様 設計価格表

断熱材厚さ パネル記号 面材 幅(mm) 長さ(mm) 厚さ(mm) 設計価格
60mm HWUM60(120)-333-2730 333 2,730 120 13,200円/枚
HWU60(120)-333-2730 333 2,730 120 9,600円/枚
HWUM60(120)-788-2730 788 2,730 120 25,800円/枚
HWU60(120)-788-2730 788 2,730 120 19,200円/枚
HWUM60(120)-333-2840 333 2,840 120 13,600円/枚
HWU60(120)-333-2840 333 2,840 120 10,000円/枚
HWUM60(120)-788-2840 788 2,840 120 26,900円/枚
HWU60(120)-788-2840 788 2,840 120 19,800円/枚
80mm HWUM80(120)-333-2730 333 2,730 120 14,100円/枚
HWU80(120)-333-2730 333 2,730 120 10,500円/枚
HWUM80(120)-788-2730 788 2,730 120 27,800円/枚
HWU80(120)-788-2730 788 2,730 120 20,800円/枚
HWUM80(120)-333-2840 333 2,840 120 14,500円/枚
HWU80(120)-333-2840 333 2,840 120 10,900円/枚
HWUM80(120)-788-2840 788 2,840 120 28,900円/枚
HWU80(120)-788-2840 788 2,840 120 21,900円/枚

※上記以外のサイズ・納期については最寄りの弊社営業所までお問い合せください。
※上記価格には、消費税が含まれていませんので、別途消費税の申し受けをいたします。

ヘビーウォールのよくある質問

壁倍率3.9のパネルサイズの範囲はありますか?

幅・高さで範囲が決められています。
詳しくは、お問い合わせフォームよりお問い合わせください。

何日くらい工期短縮になりますか?

住宅の大きさにもよりますが、シミュレーションによると在来軸組工法と比較して4日短縮することができます。

サイズオーダーはできますか?

製品によっては可能です。また、オリジナル製品としての対応も可能です。
詳しくは、お問い合わせフォームよりお問い合わせください。

ヘビーウォールのパネル1枚当たりの重さは?

サイズにより重量が異なりますが、803×2840(面材付)で約38kgです。

住宅用パネル【ヘビーウォール】の定格・仕様・価格

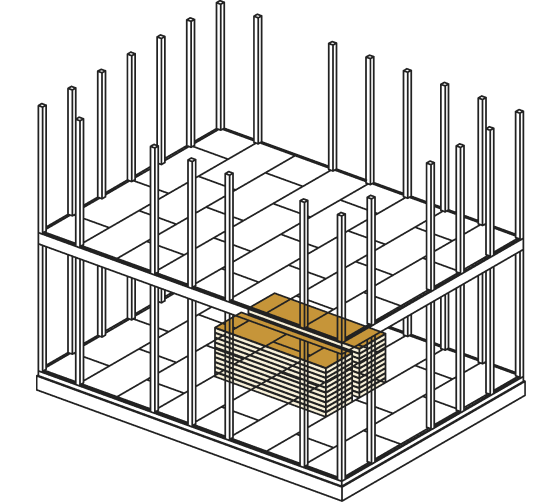

製品の納入方法は?

邸別配送や一括倉庫納入のほか時間指定など、ご要望に合わせて対応いたします。
お問い合わせフォームよりお気軽にご相談下さい。

製品はどこから購入出来ますか?

営業担当より商品説明及び商流の調整をさせていただきます。
詳しくはお問い合わせフォームよりお問い合わせください。

外皮計算業務は行っていますか?

承っております(有償)。また、一次エネルギー計算も承っております。
ご用意いただく書類など、詳しくはお問い合わせください。

製品の購入後、購入店へのサポート業務はありますか?

FPパネルの販売を通して培ってきた高気密・高断熱施工のノウハウを生かした製品提案や施工アドバイスを行なっております。

全国10拠点でのスピーディーなサポート対応

オリジナル製品の開発は行っているの?

現場の省施工に配慮した断熱パネルや遮熱材と組みわせた断熱ボードなど様々な製品を取り揃えておりますが、地域の特性に合わせたオリジナル製品やOEM製品の開発も承っております。

製品開発についての詳細はこちらから

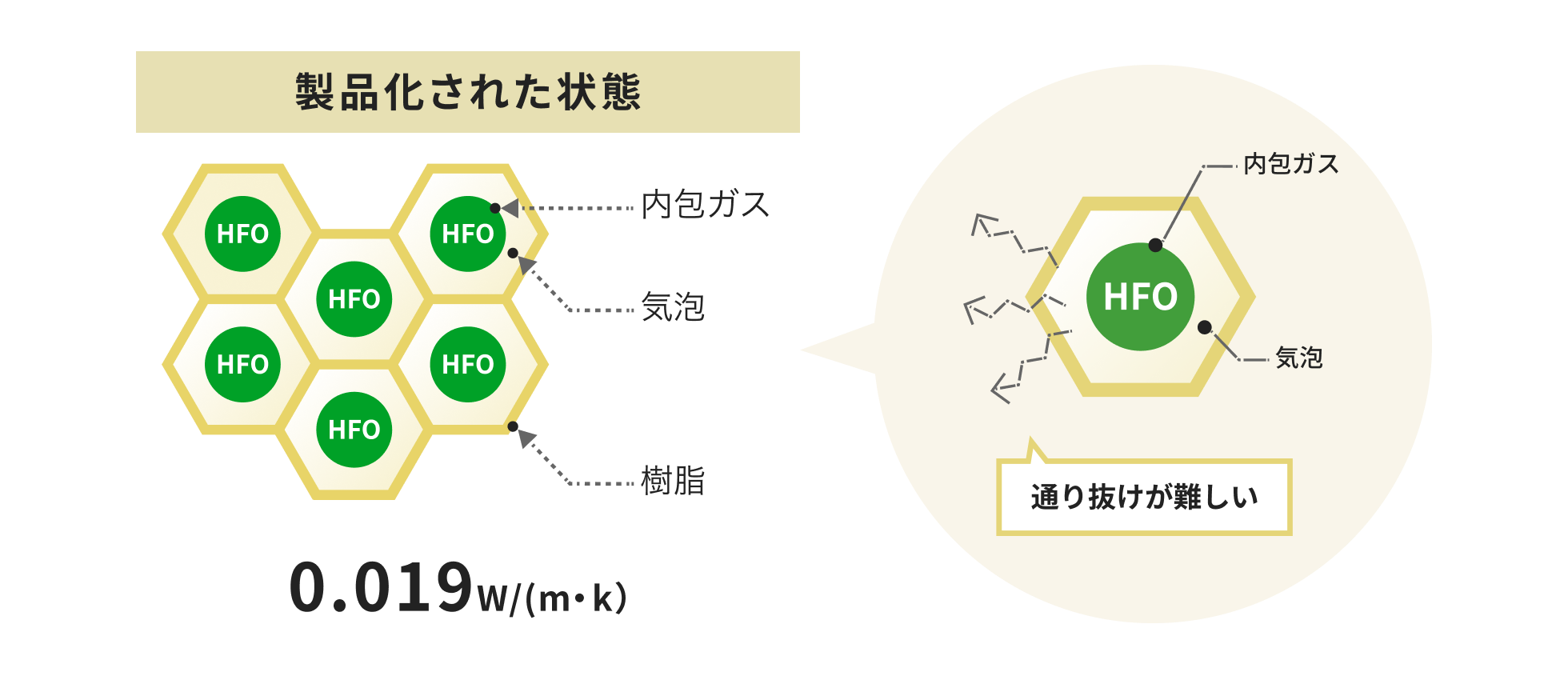

ウレタンはフロンを使っているの?

オゾン層破壊対策として2003年末で生産・輸入が全廃されたHCFC-141b(特定フロン)に代わる発泡剤として、一般的には代替フロン(HFC)やノンフロン発泡剤(CO2、HC、HFO)が使用されています。

HFCではオゾン層破壊の問題はありませんが、温室効果ガスに分類されています。当社のウレタンは、ノンフロン発泡剤(CO2、HFO)を使用しており、環境にやさしい製品です。
